Ремонт трубок гидравлических

Рекомендации по сборке при использовании соединения врезным кольцом

Отрезать трубу ножовкой по металлу под углом 90º.
Снять с трубы заусенцы изнутри и снаружи.
Смазать минеральным маслом резьбу корпуса, врезное кольцо и внутреннюю часть гайки.

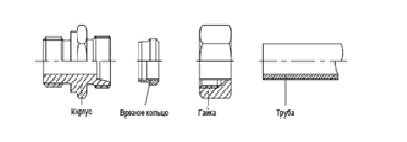

Переместить гайку и врезное кольцо на трубу.
ВАЖНО! Режущий конец врезного кольца должен смотреть в направлении конца трубы.
Затянуть гайку от руки, насколько это возможно.

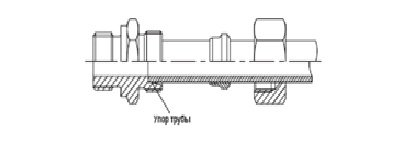

Прижать трубу к упору в корпусе соединительной муфты. Затянуть гайку примерно на 1.1/2 оборота с помощью ключа.
ВАЖНО!Труба не должна проворачиваться.

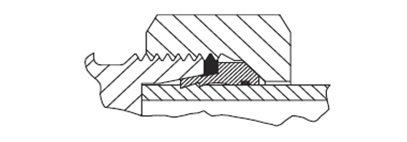

Ослабить гайку и проверить, чтобы врезное кольцо было впрессовано в видимую стенку. Если этого не происходит. Следует слегка подтянуть.
Ослабить гайку. Видимый выход фланца должен заполнить пространство впереди торца врезной кромки.
ВНЕШНИЙ ВИД СОЕДИНЕНИЯ
Перед затяжкой гайки

После затяжки гайки
